Автоматизированная система управления наружным освещением
АСУНО "Луч-2"
«Луч-2» предназначена для использования службами электросетей для автоматизации управления освещением улиц, дорог, зданий (подсветка), парковых зон в населенных пунктах, спортивных и культурно-оздоровительных центров, промышленных предприятий и иных объектов.
• Автоматически управляет наружным освещением в автономном режиме.
• Позволяет дистанционно и локально управлять наружным освещением в ручном режиме.
• Снижает затраты на обслуживание и эксплуатацию системы освещения.
• Осуществляет мониторинг состояния освещения в реальном времени.
Объекты на базе АСУНО "ЛУЧ-2" успешно эксплуатируются с 2003 года. Система постоянно развивается и совершенствуется.
Назначение
• Управление освещением в автоматическом или ручном режиме (по командам оператора)
• Контроль и диагностика работоспособности оборудования сетей
• Контроль несанкционированного подключения к сетям освещения и шкафам управления
• Учет электроэнергии
• Обнаружение, сигнализация и регистрация аварийных ситуаций
• Ведение и архивирование протоколов работы системы
• Сбор и отображение телеметрической информации на центральном диспетчерском пункте, на локальной консоли пункта включения и на мобильном устройстве оператора
Особенности
• Адаптация к сетям освещения с произвольной топологией
• Использование беспроводных каналов связи, резервирование каналов связи
• Встроенные источники бесперебойного питания
• Температура эксплуатации оборудования ПВ от –40 до + 50 °С
• Степень пылевлагозащиты корпуса ПВ – IP 54
• Генерация отчетов
• Интеллектуальный помощник
• Интеграция с АСУ верхнего уровня
• Встроенная подсистема верстки расписания управления освещением
• Аппаратно-программный комплекс «Луч» внесен в Государственный реестр средств измерений и допущен к применению на территории РФ

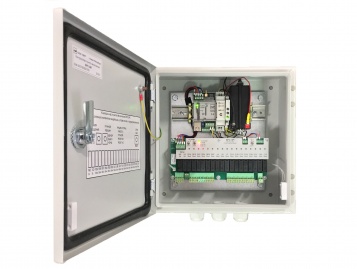

SPC-3M
SPC-3M

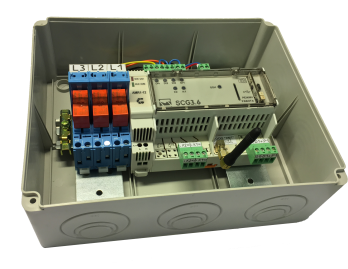

SPC-3ML
Пункт включения SPC-3M (Lite-версия)
SPC-3ML
Пункт включения SPC-3M - Lite-версия
Пункты включения
SPC-3M/SPC-3ml
Контроллер пункта включения серии SPC предназначен для управления аппаратурой наружного освещения и сбора телеметрической информации о состоянии электросети и оборудования АСУНО "Луч-2". Контроллеры позволяют подключить датчики освещенности, модули диммирования и модули расширения числа релейных выходов. Совместим с контроллером пункта включения SPC-3.
• Управляет аппаратурой наружного освещения.
• Собирает телеметрическую информацию о состоянии электросети.
• Контролирует целостность линий освещения и доступ к оборудованию.
| SPC-3M | SPC-3ML (Lite-версия) | |
|---|---|---|
| Коммуникационные характеристики | ||
| Тип каналов связи | Ethernet & GSM |  |
| Время реакции на команду/событие | не более 7с. | |
| Количество релейных выходов | под заказ | |
| Количество контролируемых дискретных сигналов | 17шт. | 3шт. |
| Ввод для датчика вскрытия дверцы | 1шт. | нет |
| Ввод для датчика доступа в помещение | 1шт. | нет |
| Ручное управление режимами освещения | да | нет |
| Интерфейс подключения счётчиков электроэнергии | RS-485/CAN (под заказ) | |
| Питание | ||
| От сети с переменным напряжением | 220 В ± 10%, 50 Гц | |
| Питание от аккамулятора | 12В 1.2 Ач | нет |
| Другие характеристики | ||
| Температура эксплуатации оборудования ПВ | от минус 40 до плюс 50 °С | |
| Исполнение корпуса | IP54(металл) | IP54(пластик) |
| Габариты корпуса | 300 х 340 х 145 мм | 190 x 140 x 70 мм |
| Масса контроллера ПВ | не более 10 кг | не более 2 кг |
Программное обеспечение
Диспетчерская
Является совокупностью автоматизированных рабочих мест диспетчеров и технического персонала, установленных в одном или нескольких диспетчерских пунктах. Автоматизированное рабочее место – типовой персональный компьютер со специальным программным обеспечением. Выполняет приём и наглядное отображение технологической информации, а также ввод и передачу команд диспетчерского управления.
• Отображает состояние пунктов включения на карте.
• Отображает мнемосхемы пунктов включения.
• Генерирует отчёты.
• Сигнализирует о возникновении аварийных ситуаций.
Сервер суно "Луч-2"
на компьютере, установленном в центре обработки информации. Сервер СУНО «Луч-2» работает в непрерывном круглосуточном режиме, под управлением операционной системы Microsoft Windows 2000 и выше (рекомендуется Microsoft Windows 2003 Server). Сервер СУНО «Луч-2» должен иметь высокоскоростной TCP/IP-канал связи c контроллерами ПВ через сеть ИНТЕРНЕТ или локальную сеть.
• Прием и сохранение (на СБД) телеметрической информации от ПВ, происходящий при изменении состояния освещения, в аварийных ситуациях, при изменении
контролируемых параметров на указанное значение и по запросу диспетчера АРМ.
• Передача команд управления ПВ, принятых с диспетчерского уровня (изменение режима работы и режима освещения).
• Передача команд конфигурирования и программирования ПВ, принятых с диспетчерского уровня от системного администратора.
• Ведение журналов событий и сохранение их в базе данных: телеметрическая информация ПВ, история действий оператора АРМ, событий, происходящих в системе, информации о ПВ (название, материально-техническая база и др.), информации об операторах АРМ.
• Синхронизация времени в ПВ от сервера точного времени в ИНТЕРНЕТ.
• Шифрование потока данных, передаваемого к ПВ.
